購物中心垂直動線構成與設計實操！

核心提示：本文從自動扶梯、升降電梯、樓梯、自動步道4大方面解析購物中心垂直動線構成與設計手法，為購物中心設計合理的垂直動線提供借鑒。

    1. 自動扶梯設計

    自動扶梯具備速度快、占用面積小、提供垂直方向上的連續動線且減輕購物中心內的擁擠情形，讓顧客瀏覽商場的景觀，同時它連接不同水平標高的樓層，也能將位于下層的購物者視線引導至較高的樓層。

    購物中心自動扶梯

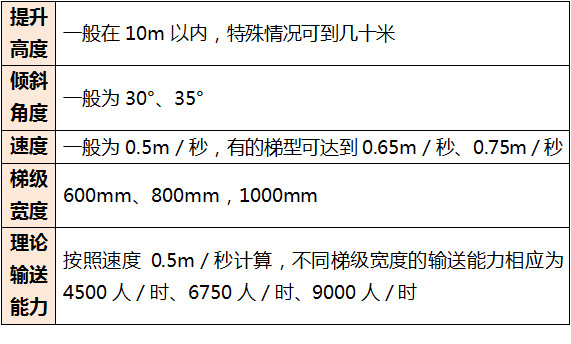

    （1）自動扶梯設計主要參數

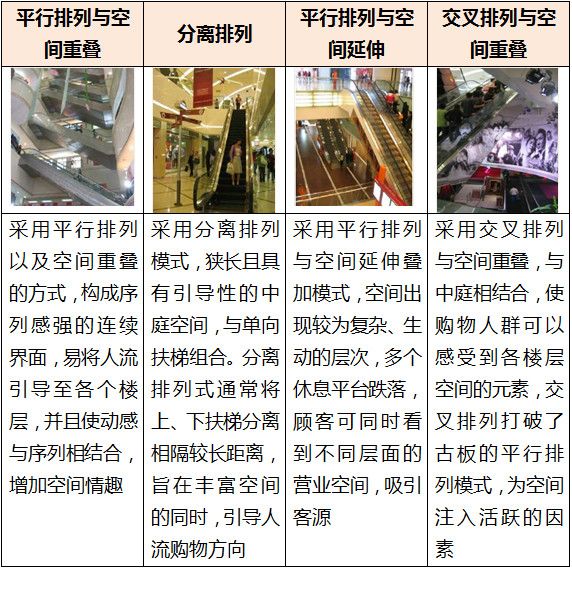

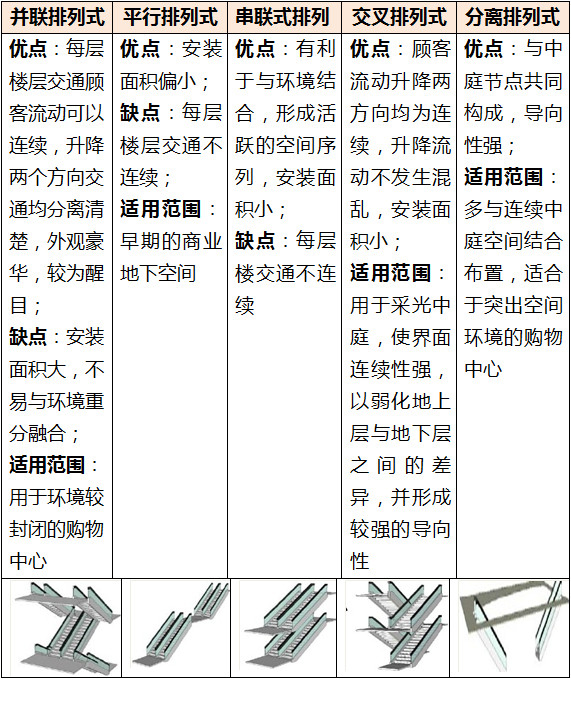

    （2）自動扶梯的排列方式

    自動扶梯排列方式參考

    （3）自動扶梯空間組合方式

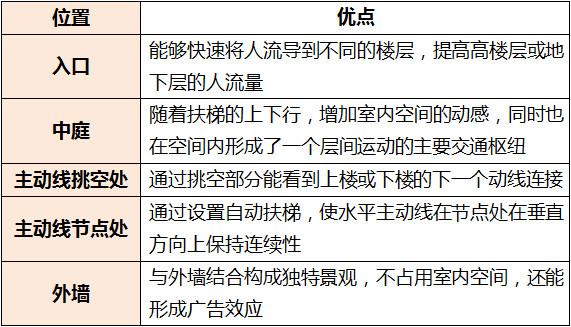

    （4）自動扶梯的位置設置

    【案例借鑒】香港國際金融中心

    香港國際金融中心垂直動線設計非常合理，手扶電梯12對，約30－40米就設置一組電梯，極大的方便了顧客。

    香港國際金融中心扶梯布局圖

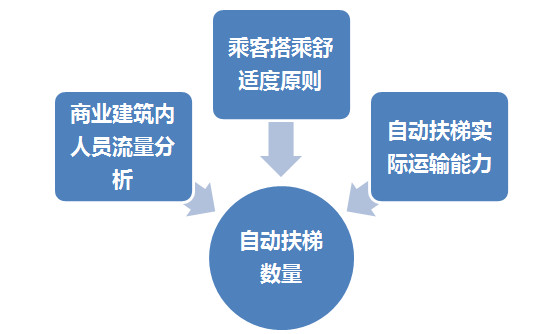

    （5）自動扶梯的數量確定

    通過商業建筑內人員流量分析，考慮乘客搭乘舒適度原則，與自動扶梯實際運輸能力匹配，確定自動扶梯數量。

    A.商業建筑內人員流量的分析
    Q= V*M*(3600s/h)*B

    (Q--通過主通道單位小時內的人數，按照通道在最擁擠程度下最大的客流來選擇

    V--顧客行走的最大速度，一般取值0.5m/s

    M--每平方米人數，每人所占800mm半徑的圓面積，即2人/m2

    B--主通道寬度

    B.自動扶梯的運輸能力

    理論運送能力:C=3600×k×v / 0.4

    (C--理論輸送能力、K--系數、V--額定速度)

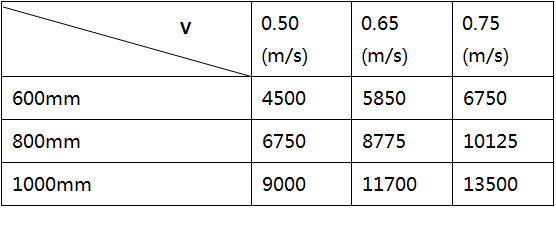

    自動扶梯理論運送能力（人/h）

    實際運送能力:600毫米和1000毫米規格的為理論值70%，800毫米規格的為理論值的60%。

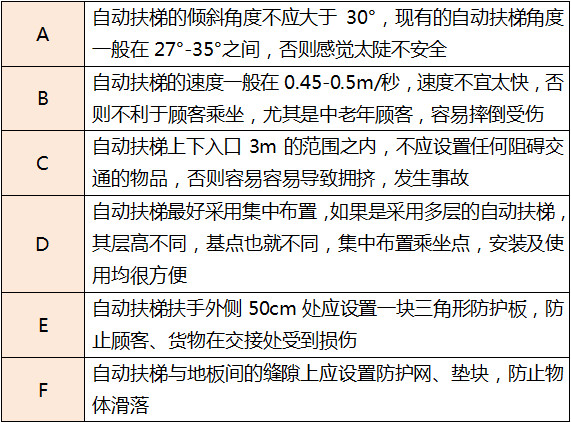

    （6）自動扶梯設計的注意事項

    2. 升降電梯設計

    升降電梯對于連接樓層及停車場是非常重要的工具，速度快，安裝、運轉費用便宜，但容易形成擁堵，還可用于中庭景觀與載貨作用。

    購物中心升降電梯示意圖

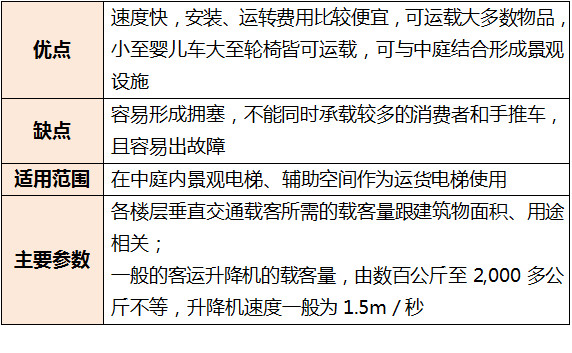

    （1）升降電梯特點

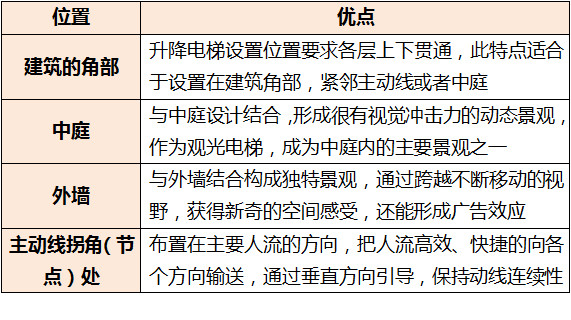

    （2）升降電梯位置設置

    升降電梯作為垂直交通工具適合設置在主動線附近的建筑角部或者拐點（節點）處，作為景觀電梯則設置在中庭和外墻，形成獨特建筑景觀。

    【案例借鑒】上海西郊百聯購物中心

    上海西郊百聯購物中心有兩組上下自動扶梯，位于東西動線兩端；兩組共四部觀光垂直電梯，在大中庭的東西兩側；另外還有兩部客用樓梯位于大中庭處。項目2\3兩層另有三組自動扶梯位于東西兩端的主力店內，為世紀聯華、友誼百貨以及永樂家電使用。

    上海西郊百聯購物中心電梯位置設置

    （3）升降電梯數量確定

    升降電梯數量根據層數、樓層營業廳面積、電梯速度、承載人數來確定。

    3.樓梯和自動步道設計

    （1）樓梯設計

    樓梯在商場內主要起消防疏散的作用，通常布置在建筑的角部或靠外墻處，在滿足消防要求的前提下，盡量壓縮步行樓梯的面積，可通過設計特色，做成美化街道的景觀。樓梯在實際使用過程中，由于自動扶梯和電梯的存在，使用率非常低，主要起消防疏散的作用。

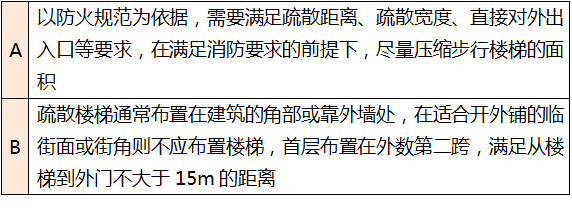

    樓梯設計要求

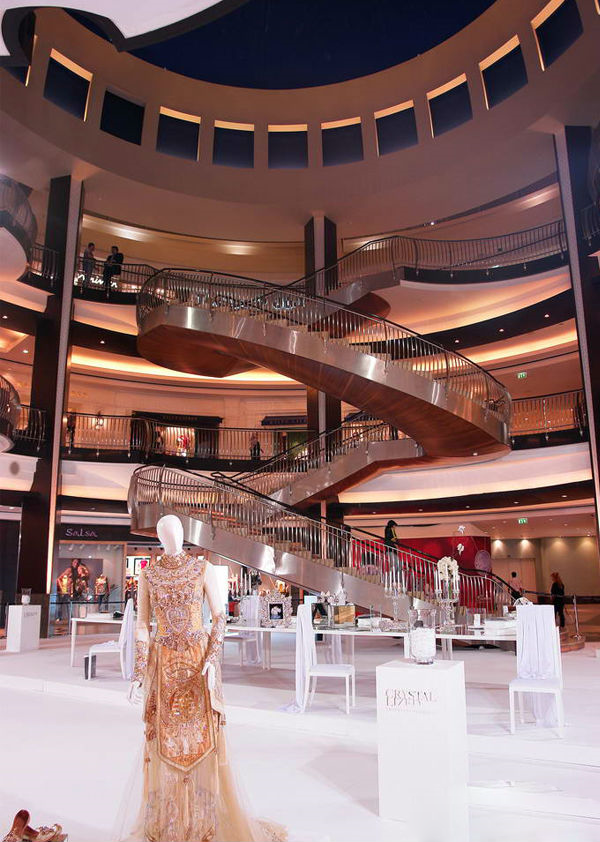

    迪拜購物中心的螺旋樓梯

    （2）自動步道設計

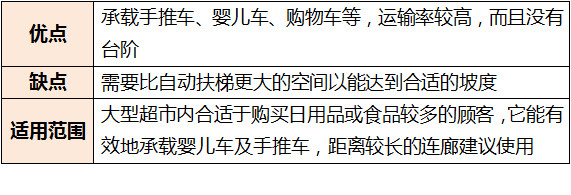

    自動步道具備可承載手推車、嬰兒車、購物車等，運輸率較高，而且沒有臺階等優點，但所占空間較大。
